Диагностика блока питания ПК мультиметром: пошаговая инструкция

Блок питания — одна из ключевых комплектующих компьютера, от которой зависит работоспособность всей системы. Неисправный БП может стать причиной нестабильной работы ПК, самопроизвольных перезагрузок или полного отказа системы. В этой статье я покажу, как самостоятельно проверить блок питания мультиметром в домашних условиях.

Когда необходима диагностика блока питания

Из практики выездного ремонта могу выделить основные признаки, указывающие на проблемы с БП:

• Компьютер не включается или включается через раз
• Самопроизвольные перезагрузки или зависания системы
• Странные звуки из блока питания (свист, треск)
• Запах гари или перегрева
• Нестабильная работа жестких дисков или видеокарты

В 70% случаев такие симптомы связаны именно с неисправностями блока питания. Диагностика мультиметром поможет точно определить состояние БП.

Необходимые инструменты

Для диагностики потребуется:

• Цифровой мультиметр (любая модель с функцией измерения постоянного напряжения)
• Скрепка или перемычка для запуска БП
• Отвертка для демонтажа блока питания
• Антистатический браслет (желательно)

Подготовка к диагностике

Перед началом работы обязательно:

1. Полностью обесточьте компьютер и отключите сетевой кабель
2. Нажмите кнопку включения на 5-10 секунд для разрядки конденсаторов
3. Демонтируйте блок питания из корпуса ПК
4. Подготовьте рабочее место с хорошим освещением

Важно\! Даже отключенный блок питания может содержать остаточное напряжение на конденсаторах. Соблюдайте осторожность при работе с внутренними компонентами.

Проверка выходных напряжений

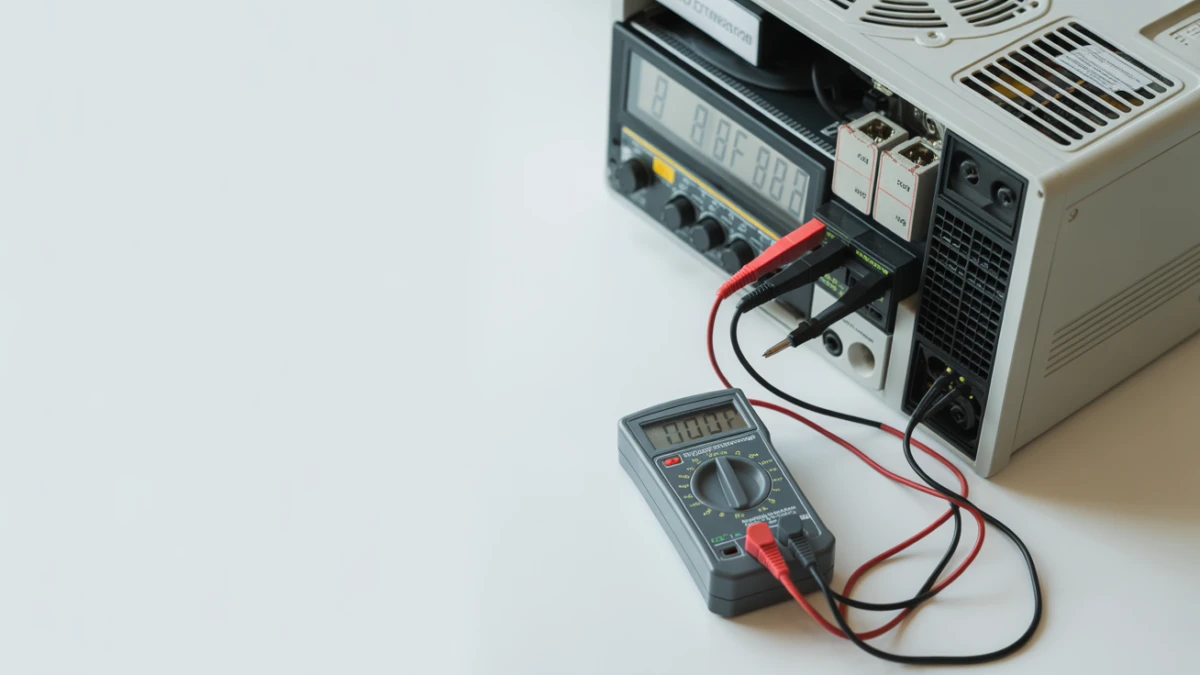

Основная диагностика заключается в измерении выходных напряжений на разъемах БП. Для запуска блока питания без материнской платы используется метод принудительного включения:

1. Найдите 24-контактный разъем материнской платы
2. Замкните контакты PS_ON (зеленый провод) и любой GND (черный провод) скрепкой
3. Подключите блок питания к сети и включите
4. Если вентилятор БП запустился — можно приступать к измерениям

<\!-- IMAGE_2 -->

Измерение основных линий напряжения

Проверьте следующие напряжения на 24-контактном разъеме:

• +12V (желтый провод): должно быть 11.4-12.6V
• +5V (красный провод): должно быть 4.75-5.25V
• +3.3V (оранжевый провод): должно быть 3.14-3.47V
• -12V (синий провод): должно быть от -10.8V до -13.2V
• +5V Standby (фиолетовый провод): должно быть 4.75-5.25V

Черный провод используется как общий минус (GND) для всех измерений.

Диагностика дополнительных разъемов

Обязательно проверьте напряжения на дополнительных разъемах:

• 4-pin/8-pin CPU: +12V (желтые провода)
• 6-pin/8-pin PCIe: +12V и +3.3V
• SATA power: +12V, +5V, +3.3V
• Molex: +12V и +5V

Проверка под нагрузкой

Измерения без нагрузки могут показать нормальные значения даже у неисправного БП. Для более точной диагностики:

1. Подключите старый жесткий диск или DVD-привод
2. Используйте резистивную нагрузку (лампочки 12V)
3. Повторите измерения под нагрузкой

Исправный блок питания должен поддерживать стабильные напряжения независимо от нагрузки.

Интерпретация результатов

На основе измерений можно сделать выводы:

• Все напряжения в норме: БП исправен, проблема в другом
• Отклонения до 10%: блок питания работает, но стареет
• Отклонения более 10%: БП неисправен, требует замены
• Полное отсутствие напряжений: критическая неисправность

Дополнительные проверки

Помимо измерения напряжений, обратите внимание на:

• Пульсации напряжения (должны быть минимальными)
• Стабильность показаний мультиметра
• Нагрев корпуса БП во время работы
• Посторонние звуки или запахи

Частые неисправности и их признаки

Из личной практики, самые распространенные неисправности БП:

• Вздутые конденсаторы: нестабильные напряжения, пульсации
• Неисправность ШИМ-контроллера: отсутствие выходных напряжений
• Проблемы с вентилятором: перегрев и защитное отключение
• Износ силовых транзисторов: просадки напряжения под нагрузкой

Совет: если блок питания не запускается принудительно, проверьте предохранители и диодный мост. Эти компоненты часто выходят из строя первыми.

Меры безопасности

При диагностике блока питания соблюдайте правила безопасности:

• Работайте только с отключенным от сети БП
• Используйте изолированные щупы мультиметра
• Не касайтесь внутренних компонентов БП
• При обнаружении механических повреждений прекратите диагностику

Диагностика блока питания мультиметром — доступный способ определить состояние одной из важнейших комплектующих ПК. Регулярная проверка поможет предотвратить внезапные поломки и сохранить работоспособность всей системы. В случае обнаружения серьезных отклонений рекомендую немедленно заменить блок питания.
